Ударное бурение скважин на воду

Буровой снаряд для ударного бурения

Буровой снаряд для ударного бурения (рис. 7.86) состоит из долота, ударной штанги, раздвижной штанги (яссы) и канатного замка.

Для удаления с забоя разрушенной породы и при проходке пластов водонасыщенного песка используется желоночный снаряд в следующем составе: желонка, раздвижная штанга (яссы) и канатный замок. Иногда добавляют короткую ударную штангу.

Рис. 7.86. Снаряд ударно-канатного бурения: 1 - замок канатный; 2 - раздвижная штанга; 3 -ударная штанга; 4-долото.

Аварийный инструмент (рис. 7.91, табл. 7.58) предназначен для ликвидации осложнений при ударно-канатном бурении в связи с обрывом каната(ерши однорогий и вилкообразный) или в случае разъединения резьбовых соединений инструмента (ловитель).

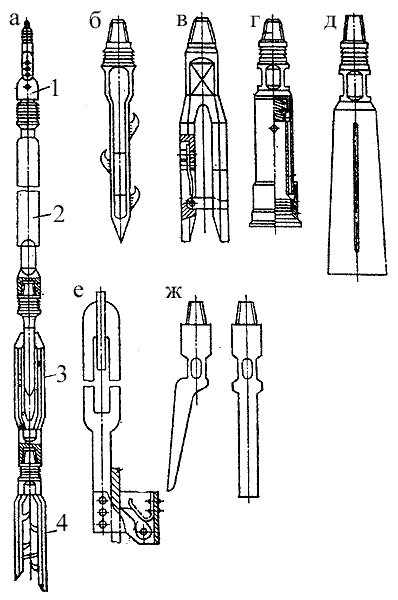

Рис. 7.91. Аварийный инструмент для ударно-канатного бурения.
а - снаряд для извлечения каната: 1- канатный замок; 2 - ударная штанга; 3 - раздвижная штанга; 4 - двурогий ерш; б - однорогий ерш; в - ловитель желонки (за дужку); г -ловитель с плашками; д - ловильный колокол; е - канаторезка; ж - боковое долото.

Таблица 7.58. Размеры аварийного инструмента

Ловитель Однорогий ерш Вилкообразный ерш
Шифр Диаметр, мм Шифр Диаметр, мм Шифр Диаметр, мм
БИ030600А
БИ030800А
БИ031000А
БИ031600С
БИ031600С
112
140
165
188
220
БИ070800С
БИ071000С
БИ071200С
150
185
250
БИ080800С
БИ081200С
185
285

Забивной стакан применяется при необходимости отбора керна при ударно-канатном бурении в мягких породах. Стакан изготавливается из обсадных труб требуемого диаметра. Нижняя часть стакана имеет рабочее кольцо с упрочненной режущей кромкой и скосом, обычно, вовнутрь стакана.

Для удержания разрушенных и сыпучих пород наконечник снабжают паукообразным пластинчатым кернодержателем, а для водонасыщенных пород - откидным клапаном. Продольные вырезы (окна) в корпусе стакана облегчают удаление породы.

Ударный патрон состоит из наковальни, навинченной на корпус стакана и трубчатого корпуса, в котором перемещается ударная штанга. Ударная штанга имеет соединение с канатом. В процессе бурения ударная штанга поднимается и сбрасывается на наковальню, в результате чего и происходит углубка стакана в грунт.
