Раздвижная штанга и канатный замок

Канатный замок - устройство для соединения каната с инструментом (рис. 7.89), обеспечивает благодаря наличию втулки поворот инструмента при его подъеме после удара о забой. Для этого используется канат прямой левой свивки, который при подъеме под действием веса инструмента растягивается и раскручивается, проворачивая инструмент вправо.

В момент удара инструмента о забой под влиянием упругости ветвей канат сжимается и закручивается, проворачивая втулку в корпусе замка влево. Угол поворота долота после каждого удара тем больше, чем тяжелее буровой снаряд, чем тоньше и длиннее канат. Для желоночных и талевых канатов обычно выбирают канаты крестовой свивки. Параметры канатного замка приведены в табл. 7.57.

Номинальные
размеры резьбы, мм
Диаметр, мм Длина, мм Масса, кг
Замка Раздвижной
штанги
Замка Раздвижной
штанги
Замка Раздвижной
штанги
50x76 110 120 600 1620 37,7 112
69x95 140 160 700 1795 55,8 166
82x107 165 190 750 1920 77,3 245
101x127 188 220 800 2030 95,0 340
107x152 220 260 900 2235 127,0 490

Раздвижная штанга - рабочие ножницы (рис. 7.89) состоит из двух звеньев, скользящих одно в другом. Рабочий ход звена составляет 250 мм, а аварийный - 500 мм. В момент удара долота о забой верхнее звено опускается и при подъеме ударяет по нижнему звену, облегчая отрыв долота от забоя и выбивание снаряда - в случае его прихвата в вязких и трещиноватых породах.

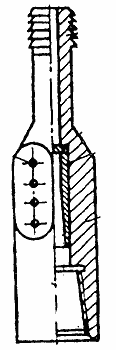

Рис. 7.89. Канатный замок.
