Буровой станок СКБ 45

Буровой станок СКБ 45 предназначен для бурения вертикальных и наклонных геологоразведочных скважин на твердые полезные ископаемые вращательным способом.

Буровой станок может работать в помещениях с открытым доступом наружного воздуха, в диапазоне температур от минус 5 до плюс 40С.

Данная модификация станка СКБ-45 изготавливается с приводом от асинхронного электродвигателя переменного тока мощностью 22 кВт - СКБ-4500.

Станок СКБ-45 имеет следующие модификации:

  • СКБ-45 с пониженным числом оборотов с электродвигателем N=15 кВт, n=750об/мин;
  • СКБ-45Р с взрывозащищенным электродвигателем  N=18,5 кВт, 1500об/мин;
  • СКБ-45ПЭ с плавнорегулируемым электроприводом;
  • СКБ-45ПГ с плавнорегулируемым гидроприводом;
  • СКБ-45Д с приводом от ДВС.

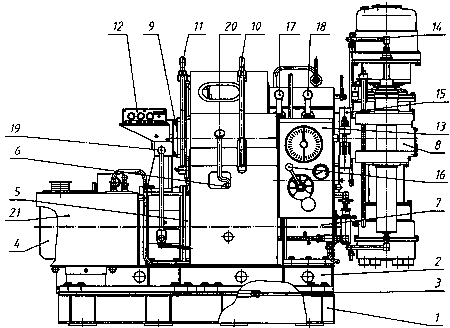

Общий вид станка СКБ-45: 1-рама; 2 - станина; 3- цилиндр перемещения; 4 - электродвигатель; 5 -муфта сцепления; 6 - коробка передач; 7 -раздаточная коробка; 8 - вращатель; 9 - лебедка; 10-тормоз спуска; 11- тормоз подъема; 12 - пульт управления электрический; 13-пулът управления гидравлический; 14 - гидрообвязка; 15 - хомут; 1б- рычаг гидроприбора; 17 - рычаг включения лебедки; 18-рычаг переключения вращателя; 19 - рычаг выключения сцепления; 20 - рычаг переключения скоростей КПП; 21-маслобак.

Технические характеристики бурового станка

Параметр

Ед. изм.

Значение параметра

Глубина бурения, не менее





  твердосплавными коронками с
  конечным диаметром бурения 93 мм

м

300

  алазными коронками с конечным диаметром бурения 59 мм

м

500

  алазными коронками с конечным диаметром бурения 46 мм

м

700

Начальный диаметр бурения, не менее

мм

151

Диаметр ведущей трубы

мм

54 или 63,5

Диаметр бурильных труб

мм

42; 50; 54

Диапазон углов наклона вращателя к горизонту

град.

90.....0

Подача инструмента на забой



гидравлическая

Перехват рабочей штанги



автоматический

Число патронов вращателя



2

Длина хода подачи не менее:




  за ход шпинделя

мм

60

Частота вращения бурового снаряда (шпинделя)





  правое вращение

об/мин

98; 179; 197; 321; 358;
500; 641; 734; 1000; 1470

  левое вращение

об/мин

104; 208;

Усилие подачи шпинделя:





  вниз

кН (тс)

40 (4.0)

  вверх

кН (тс)

60 (6.0)

Скорость подачи шпинделя вниз

м/мин

1,56

Скорость подачи шпинделя вверх

м/мин

1,17

Грузоподъемность лебедки, мах





  на прямом канате

кН

25

  с 2-х струнной оснасткой

кН

50

Скорость подъема бурового снаряда





  на прямом канате

м/с

4,5

  с 2-х струнной оснасткой

м/с

2,25

Канатоемкость барабана лебедки при навивке в три слоя

м

36

Диаметр лебедочного каната

мм

16

Перемещение станка вдоль рамы

мм

500

Гидросистема станка:





  маслонасос



Нпл 8/16 УХЛ4

  производительность насоса

л/мин

33

  максимальное давление

МПа

16

  рабочая жидкость для гидросистемы



И-20А ГОСТ 20799-75

Приводной электродвигатель станка:





  электродвигатель



4АМ180S4

  мощность

кВт

22

  частота вращения

об/мин

1500

Габаритные размеры станка, не более,





  длина

мм

2080

  ширина

мм

950

  высота

мм

1770

Масса станка, не более

кг

2450
