Вращатель бурового станка СКБ 41

Вращатель бурового станка СКБ 41 (рис. 6) смонтирован в фасонном стальном корпусе и крепится 6-ю болтами к фланцу раздаточной коробки с Т-образным круго­вым пазом, что обеспечивает поворот вращателя при наклонном бурении. В корпусе смонтированы конические шестерни 11 и 14, передающие вращение через шпиндель нижнего патрона 13 и шлицевую втулку 12 на шпиндель 2. На нижнем конце шпинделя нижнего патрона 13 смонтирован нижний гидро патрон. Верхний гидропатрон смонтирован в верх ней части шпинделя 2.

Верхний гидропатрон состоит из пакета цилиндрических спиральных пружин 33, создающих механическое усилие зажима, обоймы 3 с наклонными пазами, передающей это усилие четырем кулачкам 31, закрепляющим рабочую штангу, и силового одностороннего гидроцилиндра, поршень которого при подаче масла в цилиндр через стакан 30 и радиально-упорный подшипник, поднимая обойму, разводит кулачки.

Пружины верхнего патрона предварительно сжаты, каждая на своем стержне, путем вворачивания его во втулку верхней опорной шайбы. Шайба упирается в два полукольца 1, которые фиксируются крышкой.

В нижнем гидропатроне механическое усилие, создаваемое 6-ю пружинами 20, разводит кулачки, а при подаче масла в цилиндр нижнего патрона происходит зажим рабочей штанги.

Пружины патрона предварительно поджаты с помощью гайки 19, зафиксированной на шпинделе нижнего патрона 13 вращателя стопорным винтом.

Гидроцилиндры 39 двустороннего действия осуществляют подачу бурового снаряда на забой и его подъем.

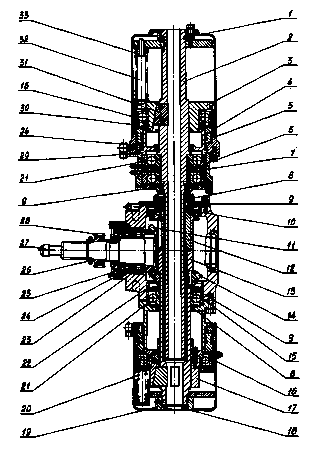

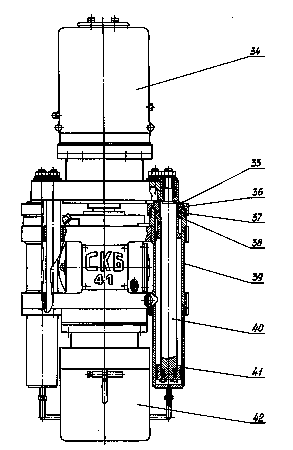

Рис. 6. Вращатель: 1 - полукольцо (4040.8681.023); 2 - шпиндель (4040.6441.014); 3 - обойма (4040.3392.012); 4 - кольцо 210-225-85-2-2 ГОСТ 18829-73; 5 - кольцо 245-260-85-2-2 ГОСТ 18829-73; 6 - манжета 1.2-100X125-1 ГОСТ 8752-79; 7 - кольцо 195-205-46-2-2 ГОСТ 18829-73; 8 - кольцо (4040.3191.614); 9 - манжета 1.2-120X150-1 ГОСТ 8752-79; 10-подшипник 46126 ГОСТ 831-75; 11 — шестерня (4040.7163.023); 12 — втулка (4040.3394.010); 13 — шпиндель нижнего патрона (4040.1468.006); 14 - шестерня (4040.7163.024); 15 - кольцо 100-110-58-2-2 ГОСТ 18829-73; 16 - подшипник 46134 ГОСТ 831-75; 17 - обойма нижняя в сборе (4030.3131.022); 18 - кольцо (4040.3141.001.680); 19 - гайка (4040.3154.010); 20 - пружина (4050.9113.138); 21 - подшипник 46320 ГОСТ 831-75; 22 - кольцо 205-215-58-2-2 ГОСТ 18829-73; 23 - подшипник 32216 ГОСТ 8328-75; 24 - манжета 1.2-105X130-1 ГОСТ 8752-79; 25 - подшипник 216 ГОСТ 8338-75; 26 - кольцо (4040.3141.910); 27 - вал (4040.1334.003); 28 - шестерня (4040.6811.010); 29 - кольцо 220-230-58-2-2 ГОСТ 18829-73; 30-стакан   (4040.3166.005);  31 - кулачок (4050.6871.002);  32 - стержень (4040.1413.032);  33 - пружина (4050.9113.137); 34-кожух верхний  (4030.4132.063); 35 — кольцо (4040.4181.012); 36 - кольцо  (4040.3141.386); 37 - кольцо 080-090-58-2-2 ГОСТ 18829-73; 38 - кольцо 050-060-58-2-2 ГОСТ 18829-73; 39 - цилиндр со штуцером (4030.3141.006); 40 - шток с поршнем (4030.7511.011); 41 — кольцо поршневое (4040.8621.003); 42 - кожух нижний (4030.4132.292).
