Бурильные трубы утяжелённые ТБУ ТУ 3668-005-01423045-2011



Трубы бурильные утяжелённые (ТБУ) предназначены для создания осевой нагрузки на породо-разрушающий инструмент при бурении геологоразведочных скважин в условиях умеренного и холодного климата «УХЛ» первой категории по ГОСТ 15150 при температуре от +40 до - 40 °С.

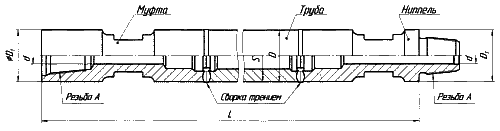

Рисунок. Труба бурильная утяжеленная

Таблица 1. Техническая характеристика бурильных труб ТБУ

Обозначение
типа размера

Номинальные размеры

Длина
трубы
в сборе,
L мм

Расчетная
масса
труб, кг

Момент
затяжки
резьбового
соединения,
Нм (±5%)

Тела трубы

Замок

Наружный
диаметр,
D мм

Толщина
стенки,
S мм

Наружный
диаметр
D, мм

Внутренний
диаметр,
d мм

Резьба
А

ТБУ-73

73

19

73,5

22

3-57

6200

155,4

3000

ТБУ-89

89

22

89,5

28

3-67

4650

167,6

«700

Таблица 2. Механические свойства материала тела трубы и замка

Наименование параметро


Значение параметров (не менее)

Тело трубы

Детали замка

Гр. прочности «К»

Сталь 40ХН

Временное сопротивление σв, Н/мм2 (кгс/мм)

686(70)

882(90)

Предел текучести при растяжении σm, Н/мм2

490(50)

686(70)

Относительное удлинение δ5, %

12

15

Твердость материала, HRC

-

26

Примечание:

  1. Механические свойства материала тела трубы указаны после нормализации и распространяются на сварной шов.
  2. Механические свойства материала деталей замка указаны после их объёмной термообработки (улучшения).
  3. Поверхностная твёрдость после закалки ТВЧ:
      тела трубы - min 45 HRC;
      деталь замка - min 55 HRC.

Примеры обозначение бурильных труб при заказе:

  • Труба бурильная утяжеленная диаметром 73 мм, ТБУ-73 ТУ 3668-005-01423045-2011/
  • Труба бурильная утяжеленная диаметром 89 мм, ТБУ-89 ТУ 3668-005-01423045-2011/

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
