Бурильные стальные трубы ТБСН



Трубы бурильные стальные нестандартного ряда (ТБСН) ТУ 3668-286-00147016-2006 с приваренными замками предназначены для разбуривания цементных стволов при капитальном ремонте нефтегазодобывающих скважин и для бурения скважин небольших глубин.

Глубина бурения: до 1000 м.

Предлагаемые бурильные трубы могут быть использованы с буровыми установками типа 1БА-15В, УРБ-3А3 и др.

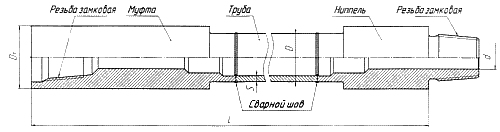

Рисунок 7. Труба бурильная стальная нестандартного ряда

Таблица 14. Техническая характеристика бурильных труб ТБСН

Обозначение
размера трубы

Основные размеры, мм

Резьба
замковая

Тело трубы

Замок

Наружный
диаметр D

Толщина
стенки S

Наружный
диаметр D1

Внутренний
диаметр d

60 х 7

60

7

86

32

3-73

63,5 х 8

63,5

8

75

32

3-57

73 х 9

73

9

92

34

3-73, 3-76

73 х 9

73

9

95

34

3-73, 3-76

89 х 9

89

9

95

34

3-73, 3-76

Примечание:

  1. По согласованию с заказчиком трубы могут быть изготовлены любой длины от 0,7 до 9,5 м.
  2. Группы прочности труб: «Д» (допускается изготовление по согласованию с заказчиком из стали 45), «К», «Е», «L». Замки изготавливаются из стали 40ХН.
  3. Резьба замковая 3-73 аналогична резьбе NC 26 по API7.
  4. Возможно изготовление труб по согласованному чертежу.

Таблица 15. Механические свойства материала тела трубы и замка

Наименование параметров

Значение параметров (не менее)

Тело трубы

Детали замка

Сталь гр.
прочности «Д»

Сталь гр.
прочности «К»

Сталь
40ХН

Временное сопротивление σв, МПа (кгс/мм2)

655 (66,8)

687 (70,0)

882 (90,0)

Предел текучести при растяжении σm, МПа (кгс/мм2)

379 (38,7)

490 (50,0)

686 (70,0)

Относительное удлинение, %

16

12

15

Твердость сердцевины, HRC

-

-

26

Примечание:

  1. Механические свойства материала тела трубы указаны в состоянии поставки и распространяются на сварной шов.
  2. Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения).
  3. Поверхностная твердость после закалки ТВЧ закалочных мест деталей замка - min 55HRC.

Примеры обозначения бурильных труб при заказе:

  • Труба бурильная диаметром 60 мм, толщиной стенки 7 мм, нормализованная, длиной 9,5 м: Труба 60 х 7,0 Н 9,5 ТУ 3668-286-00147016
  • То же для трубы с левой резьбой: Труба Л60 х 7,0 Н 9,5 ТУ 3668-286-00147016

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
