Талевый блок

Талевый блок является подвижной частью талевой системы, подвешивается к кронблоку на талевом канате и соединяется с бурильными или обсадными трубами с помощью вертлюжной скобы, крюка или элеватора.

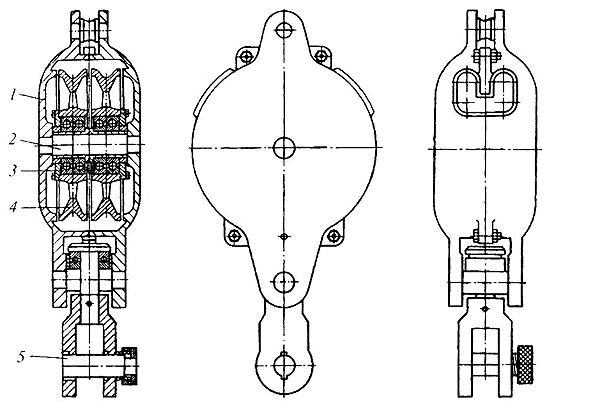

С целью уменьшения габаритных размеров талевые блоки независимо от грузоподъемности выполняют двухопорными. Конструкция талевого блока с двумя шкивами показана на рис. 4.21. В корпусе, состоящем из двух скрепленных болтами секций 1, установлена ось 2, на которой смонтированы шкивы 4 на подшипниках 3. В нижней части талевого блока имеется ось 5 для соединения с элеватором или вертлюгом-амортизатором.

Шкивы талевых блоков и кронблоков имеют одинаковую конструкцию.

Рис. 4.21. Талевый блок
