Бурильные трубы ССК

Трубы бурильные ССК типа NRQ с приваренными замками к комплексу технических средств со съемным керноприемником



Трубы бурильные ССК типа NRQ предназначены для бурения разведочных скважин диаметром 76 мм, с углом наклона 90-45° в монолитных слаботрещиноватых и трещиноватых породах VI-X категорий буримости, с промывкой скважин эмульсионным, безглинистым и маловязким глинистым растворами.

Номинальная глубина бурения - до 1200 м.

Трубы бурильные ССК типа NRQ могут применяться в импортных комплексах технических средств со съемным керноприемником Wireline Coring System NQ.

Преимущества конструкции:

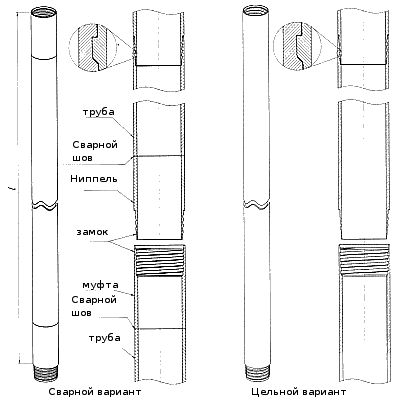

  • Резьбовое соединение труб по типу «труба в трубу»;
  • Профиль зуба резьбы имеет форму неравнобедренной трапеции с отрицательным углом по опорной грани, такой профиль резьбы обеспечивает высокую сопротивляемость растягивающим, сжимающим и изгибающим нагрузкам;
  • В свинченном состоянии резьба образует двухупорное соединение с контактом торцов в верхней и нижней частях конуса, это обеспечивает жесткость и герметичность;
  • Резьбовые поверхности подвергнуты карбонитрации, что повышает износостойкость резьбы.

Техническая характеристика:

Сварной вариант **

Обозначение

Наименование

Наружный
диаметр
тела
трубы D,
мм

Наружный
диаметр
замковых
деталей,
мм

Внутренний
диаметр
d, мм

Толщина
стенки,
мм

Длина
L, м

Масса,
кг

Резьба
специальная
коническая*

Момент
затяжки
резьбового
соединения
Нм

ТБ 10.02.00.001

Трубы бурильные
ССК типа NRQ

69,9

72,5

60,3

4,8

1,5

11,6

67x1/3"
типа NRQ

1500

ТБ 10.02.00.000-00

Трубы бурильные
ССК типа NRQ

69,9

72,5

60,3

4,8

3,0

23,2

67x1/3"
типа NRQ

1500

  • * Резьба 67x1/3" аналогична резьбе на трубах NRQHP.
  • ** При производстве труб ССК типа NRQ, изготовление замков производится из прочной высоколегированной стали, подвергнутой объемной закалке. После сварки трением производится термообработка шва, что гарантирует качество соединения.

Примечание:

  1. Трубы бурильные ССК типа NRQ взаимозаменяемы с аналогичными трубами NRQHP.
  2. Трубы бурильные ССК типа NRQ поставляются в упаковке вместимостью 19 штук в виде шестигранных пакетов.

Преимущества:

  • Трубы бурильные ССК типа NRQ могут поставляться малыми партиями.

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
