Смазка бурового станка СКБ 41

Перед работой бурового станка СКБ 41 произвести смазку узлов и деталей, согласно схемы и таблицы смазки (рис. 13).

В качестве замены пластичных смазок может использоваться Литол-24 ГОСТ 21150-87 и смазка «ЦИАТИМ-201» ГОСТ 6267-74.

Перед заливкой масло профильтровать, используя воронку с сеткой, входящую в ЗИП к станку.

Трансмиссия (поз. 3 рис. 13). Через отверстие в корпусе раздаточной коробки, закрываемое маслоуказателем, залить масло ТАп-15 В 2,5 - 3,0 л. Уровень масла  проверять ежесменно по рискам маслоуказателя. В коробку передач поз. 7 залить маслоТАп-15 В 4,8-5,1 л. Уровень его контролировать ежесменно маслоуказателем.

Лебедка (поз. 2 рис. 13). Еженедельно вводить пластичную смазку;

  • в корпус механизма включения лебедки;
  • в полости планетарной передачи, подшипников и барабана по 200—300 см3, не более;
  • в полость правого подшипника барабана лебедки по 10—15 см3, не более.

Вращатель (поз. 4 рис. 13). Пластичной смазкой во вращателе смазывать подшипники патронов, траверсы и нижний подшипник в корпусе через масленки (всего 5 точек). Смазку вводить ежесменно двумя - тремя качками солидолонагнетателя. В полость конической пары через отверстие закрываемое пробкой поз. 5 залить масло ТАп-15 В 1,0-1,5 л.  Контроль производить ежедневно. Уровень масла контролируется по верхнему отверстию на корпусе вращателя, закрытому пробкой поз. 10. Периодически смазывать пластичной смазкой поверхности штоков цилиндров подачи, шпинделя, а при замене кулачков - детали патрона.

Смазку осей вилки и рычагов  сцепления производить пластичной смазкой по потребности.

Периодически (при ТО №2) смазать смазкой «ЦИАТИМ-201» ГОСТ 6267-74 игольчатые подшипники карданного вала.

Через отверстие в корпусе механизма сцепления, дизельпривода, закрываемое маслоуказателем, залить масло ТАп-15 В. Уровень масла проверять ежесменно по рискам маслоуказателя.

Смазку дизеля, генератора механизма свинчивания РТ-1200М следует производит  согласно прилагаемым к ним руководствам.

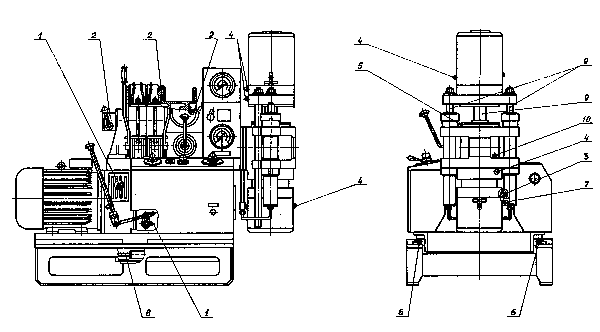

Рис. 13. Схема смазки станка

Таблица смазки бурового станка СКБ 41

Наименование и обозначение
изделия, номера поз.
на иллюстрированной
схеме смазки (рис 13.)
Наименование смазочных
материалов и N стандарта
(ТУ) на них для
эксплуатации
к-во
точек
смазки
Способ нанесения
смазочных
материалов
Периодичность
проверки и
замены смазки
Сцепление Консталин-1 ГОСТ 1957-73
или «1 -13» жировая
ОСТ 38.01145-80
2 Закладка
солидоло-
нагнетателем
Наличие смазки
проверять ежесменно
Лебедка Консталин-1 ГОСТ 1957-73
или «1 -13» жировая
ОСТ 38.01145-80
3 Закладка
солидоло-
нагнетателем
Наличие смазки
проверять еженедельно
Трансмиссия Масло ТАп-15В ГОСТ 23652-79
или ТСп-15к, ТСп-10,
ТМ5-12рк ГОСТ 23652-79
1 Заливка Уровень масла
проверять ежесменно
по рискам маслоуказателя
Вращатель Консталин-1 ГОСТ 1957-73
или «1 -13» жировая
ОСТ 38.01145—80
5 Закладка
солидоло-
нагнетателем
Наличие смазки
проверять ежесменно
Вращатель
(полость конической пары
Масло ТАп-15В ГОСТ 23652-79
или ТСп-15к, ТСп-10,
ТМ-12рк ГОСТ 23652-79
1 Заливка Уровень масла проверять
ежедневно по рискам
маслоуказателя
Направляющие
рамы станка
Масло ТАп-15В ГОСТ 23652-79
или ТСп-15к, ТСп-10,
ТМ5-12рк ГОСТ 23652-79
4 Смазка
вручную
По мере надобности,
но не менее 3 раз
в неделю
Коробка передач
автомобиля ЗИЛ-130
Масло ТАп-15В ГОСТ 23652-79
или ТСп-15к, ТСп-10,
ТМ5-12рк ГОСТ 23652-79
1 Заливка Уровень масла
проверять ежесменно
маслоуказателем
Шток цилиндра
перемещения станка
Масло ТАп-15В ГОСТ 23652-79
или ТСп-15к, ТСп-10,
ТМ5-12рк ГОСТ 23652-79
1 Смазка
вручную
По мере надобности,
но не менее
3 раз в неделю
Поверхности штоков
цилиндров передачи,
шпинделя вращателя
Консталин-1 ГОСТ 1957 -73
или «1-13» жировая
ОСТ 38.01145-80
3 Смазка
вручную
Ежесменно
