Бурильные трубы геологоразведочные СБТМ



Трубы бурильные геологоразведочные (СБТМ) ГОСТ 7909-56 с высаженными внутрь концами (СБТМ) применяются при геологоразведочном колонковом бурении глубиной до 2000 м.

Примечание: Трубы могут поставляться в комплекте с замками 3-42; 3-50; 3-63,5, а также в комплекте с муфтами М 42; М 50 и М 63,5.

Материал замков и муфт - Сталь 40ХН ГОСТ 4543-71

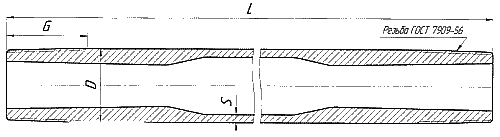

Рисунок 4. Труба бурильная геологоразведочная стальная муфтово-замкового соединения

Таблица 8. Техническая характеристика труб бурильных СБТМ

Обозначение
размера трубы

Основные размеры, мм

Длина трубы L, мм

Теоретическая
масса трубы, кг

Наружный
диаметр трубы D

Толщина
стенки S

Длина
резьбы G

Номин.

Пред,
откл.

СБТМ 42

42

5

50

1500

+ 100
- 50

7,49

3000

14,33

4500

21,17

СБТМ 50

50

5,5

55

1500

10,02

3000

19,08

4500

2S.14

СБТМ 63,5

63,5

6

60

3000

27,1

4500

39,9

6000

52,6

Трубы изготавливаются из стали гр. прочности «К»

Таблица 9. Механические свойства материала трубы (сталь гр. прочности «К»)

Наименование параметров

Значение параметров (не менее)

Временное сопротивление σв, МПа (кгс/мм2)

686 (70)

Предел текучести при растяжении σm, МПа (кгс/мм2)

490 (50)

Относительное удлинение, %

12

Примеры обозначения труб бурильных геологоразведочных СБТМ при заказе:

  • Труба бурильная диаметром 50 мм, длиной 4500 мм: Труба 50-К-4500 ГОСТ 7909-56

Сертификат соответствия № РОСС RU.АЯ36.В28594

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
