Принадлежности к обсадным трубам приведены на рисунке
7.92.

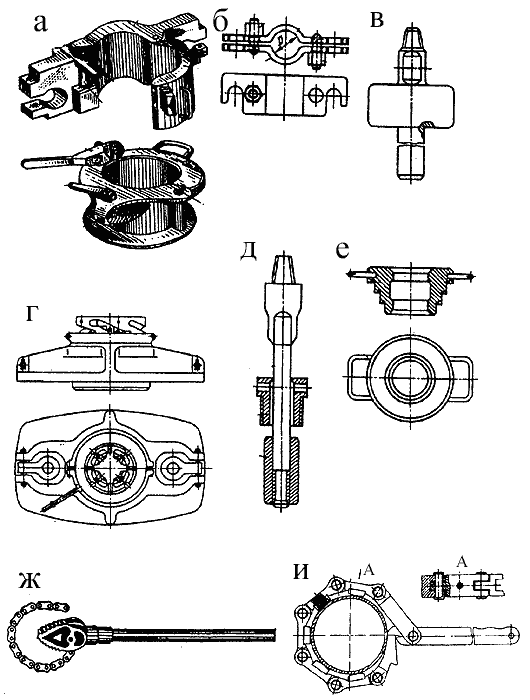

Рис. 7.92. Принадлежности к обсадным трубам: а - элеватор с упором под муфту обсадной трубы; б - хомут; в - забивной снаряд; г -трубодержатель лафетный; д - выбивной снаряд; е - забивная резьбовая головка; ж - цепной ключ; и - шарнирный ключ.
Забивной снаряд (рис. 7.92, в) предназначен для принудительного погружения колонны обсадных труб в скважину. Нижняя хвостовая часть груза служит для увеличения его массы и двигается в отверстии забивной головки. Масса снаряда 950 кг.
Выбивной снаряд (рис. 7.92, д) применяется при извлечении обсадных труб ударами из неглубоких скважин. Выбивание выполняется резкими подъемами штанги с кольцом вверх с помощью лебедки станка.
Элеватор корпусной предназначен для спуска и подъема колонны обсадных труб с упором под муфту. Используются элеваторы нефтяного сортамента типа КМ и ЭК с подвесом за штопоры (рис. 7.92, а). Их недостаток-излишняя масса, так как они рассчитаны на грузоподъемность нефтяных установок. Облегченные элеваторы для гидрогеологического бурения рассчитаны на грузоподъемность 200 кН.
Забивной башмак (табл. 7.60) предназначен для предохранения нижнего резьбового конца колонны обсадных труб от смятия.
Забивная головка (рис. 7.92, е, табл. 7.60) служит для предохранения верхнего конца обсадных труб от смятия при их забивании в скважину. Имеются резьбовые головки для труб одного диаметра и многоступенчатые резьбовые - для труб нескольких смежных диаметров.
Таблица 7.60. Параметры забивных башмаков и головок
| Диаметр обсадных труб, мм |
Забивные башмаки | Диаметр труб, мм |
Забивные головки резьбовые | |||
| Диаметр, мм |
Высота, мм |
Масса, кг |
Высота, мм |
Масса, кг | ||
| 168 | 192 | 175 | 11 | 325 | - | 94 |
| 219 | 243 | 225 | 19 | 426 | 210 | — |
| 273 | 294 | 325 | 30 | 473 | — | 256 |
| 325 | 346 | 325 | 44 | 680 | 225 | 412 |
| 377 | 396 | 360 | 57 | |||
| 426 | 447 | 400 | 77 | |||
Хомут (рис. 7.92, б, табл. 7.61) применяется для спуска и подъема колонны обсадных труб с упором под муфту и для поддержания колонны на весу с захватом в любом месте трубы.
Таблица 7.61. Основные размеры и масса хомутов
| Диаметр обсадных труб, мм |
Ширина, мм |
Высота, мм |
Масса, кг | |
| Стальные | Из титанового сплава (ВИТР) | |||
| 168 | 640 | 150 | 41 | - |
| 219 | 680 | 150 | 43 | 26 |
| 273 | 750 | 200 | 65 | 28 |
| 325 | 800 | 200 | 70 | 34 |
| 377 | 850 | 200 | 75 | 38 |
| 426 | 900 | 200 | 81 | 40 |
| 478 | 950 | 250 | 91 | 44 |
| 529 | 1000 | 250 | 131 | - |
| 680 | 1100 | 250 | 147 | - |
| 720 | 1200 | 250 | 157 | - |
| 820 | 1300 | 250 | 178 | - |
Ключи (рис. 7.92, ж, и, табл. 7.62, 7.63) трубные, цепные и шарнирные предназначены для ручного свинчивания и развинчивания.
Таблица 7.62. Техническая характеристика ключей цепных для обсадных труб
| Параметры | Ключи цепные | ||
| КЦО-1 | КЦН-2 | КЦН-3 | |
| Диаметр труб, мм Крутящий момент, даН-м Длина рукоятки, мм Длина цепи, мм Масса, кг (в т. ч. из титанового сплава) |
60-114 66 660 667 11 |
114-146 170 1570 928 24 |
146-245 300 2100 1377 53 |
Таблица 7.63. Техническая характеристика ключей шарнирных для обсадных труб
| Параметры | Ключи шарнирные | ||||||||
| КШ- 76 | Кш- 93 | По ГОСТ 10559 | К-168/188 (ВИТР) |
К-219/245 (ВИТР) | |||||
| Диаметр труб, мм | — | 83-92 | 73, 89 |
108, 127 |
146 | 168, 188 |
219, 243 |
168, 188 |
219, 245 |
| Крутящий момент, даН-м | 300 | 300 | 175 | 200 | 225 | 260 | 300 | 200 | 200 |
| Длина рукоятки, мм | 500 | 500 | 560 | 560 | 560 | 560 | 560 | 400 | 400 |
| Длина цепи, мм | — | — | — | — | — | — | — | — | — |
| Масса, кг (в т. ч. из титанового сплава) | 4,0 | 4,1 | 7,0 | 7,8 | 8,0 | 10,9 | 12,1 | 12(7) | 16(9) |
