Обсадные и колонковые трубы ГОСТ Р 51682-2000



Трубы обсадные и колонковые ГОСТ Р 51682-2000 (взамен ГОСТ 6238-77) повышенной прочности применяются в процессе бурения скважин при поисках и разведке твердых полезных ископаемых и воды, при инженерно-геологических изысканиях и в строительстве.

Предусмотрена модификация обсадных и колонковых труб ниппельного соединения (тип НС), соединяемых посредством ниппелей, имеющих на обоих концах наружную резьбу.

Трубы и ниппели изготавливаются из стали гр. прочности «К», по согласованию с заказчиком - из стали 45.

Для повышения износостойкости наружной поверхности колонковых труб и ниппелей диаметром 57; 73 и 89 мм концы труб на длине 500 мм подвергаются закалке на установках ТВЧ. Ниппели для исключения заедания резьбы и увеличения ее износостойкости в дополнение к закалке ТВЧ проходит процесс карбонитрации. Поверхностная твердость закалочных мест тела трубы - min 40HRC, ниппелей - min 50HRC.

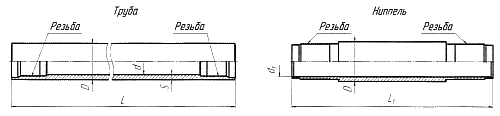

Рисунок 6. Трубы обсадные и колонковые ниппельного соединения (НС)

Таблица 12. Техническая характеристика обсадных и колонковых труб типа НС

Обозначение
размера
трубы

Наружный
диаметр трубы
и ниппеля
D, мм

Внутренний
диаметр, мм

Толщина
стенки
трубы S, мм

Длина
ниппеля
L 1, мм

Толщина
стенки
ниппеля S1,
мм

Расчетная
масса, кг

Резьба

Момент
затяжки
замкового
соединения,
Нм (±5%)

трубы,
d

нип-
пеля d,

1 м трубы

нип-
пеля

57 х 4

57

49

46,5

4,0

170

5,25

5,23

0,8

52 х 4

450

57 х 4,5

48

4,5

5,83

73 х 4

73

65

62

4,0

170

5,5

6,81

1,0

68 х 4

813

73 х 5

63

5,0

8,38

89 х 4,5

89

80

78

4,5

170

5,5

9,38

1,3

84 х 4

1110

89 х 5

79

5,0

10,36

108 х 4,5

108

99

95,5

4,5

170

6,25

11,49

2,4

103 х 4

1540

108 х 5

98

5,0

12,70

127 х 5

127

117

114,5

5,0

170

6,25

15,04

2,6

122 х 4

2010

146 X 5

146

134

133.5

5,0

170

6,0

17,39

2,8

141 х 4

2505

Примечание: Длины труб по желанию заказчика от 0,4 до 6,0 метров.

Таблица 13. Механические свойства материала тела трубы и ниппеля

Наименование параметров

Значение параметров (не менее)

Гр. прочности «К»

Сталь 45

Временное сопротивление σв, МПа (кгс/мм2)

686(70)

638 (60)

Предел текучести при растяжении σm, МПа (кгс/мм2)

490 (50)

373 (38)

Относительное удлинение, %

12

16

Примечание: Трубы поставляются в комплекте с ниппелем. По желанию заказчика могут поставляться отдельно трубы и ниппели.

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
