Лебедка станка СКБ 4

Лебедка станка СКБ 4 планетарного типа (рис. 4) расположена вдоль станка над коробкой передач. Передняя шлицевая часть вала лебедки входит в шлицевое отверстие шестерни раздаточной коробки, а задний конец вала через сферический роликовый подшипник закреплен в стальном кронштейне 2, установленном на корпусе сцепления бурового станка.

Вращение от подвижной солнечной шестерни 6 при заторможенном шкиве тормоза подъема 4 передается барабану 12, а при заторможенном тормозе спуска - через сателлиты 14 водилу 9 и связанному с ним шкиву тормоза подъема 4.

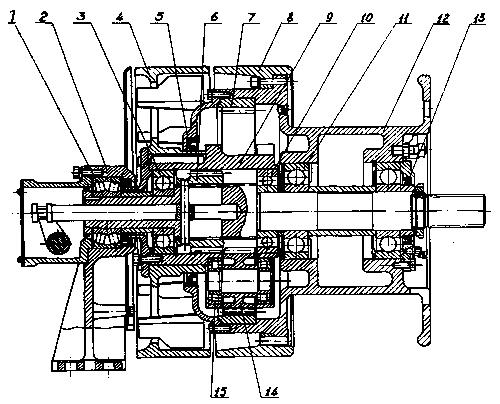

Рис. 4. Лебедка. 1 - подшипник 3610 ГОСТ 5721- 75; 2 - кронштейн (4050.3431.010); 3 - подшипник 410 ГОСТ 8338 - 75; 4 - шкив с лопатками (4030.3345.008); 5 - манжета .1 - 90 x 230 - 1 ГОСТ 8752 - 79: 6 - шестерня (07 . 36/СБА - 500); 7 - венец ба рабана (4040.6311008). 8 -обод (4040.6311.009); 9 - водило (4040.5366.003); 10 - подшипник 312 ГОСТ 8338 - 75 11 - подшипник 412 ГОСТ 8338 - 75 ;12 - барабан (4040.5366.004); 13 - манжета 1 -80x105- 1 ГОСТ 8752 - 79 14 -  шестерня (4040.6126.008); 15 - подшипник 42306 ГОСТ 8328 - 75.
