Бурильные трубы легкосплавные ЛБТН-54



Трубы бурильные легкосплавные (ЛБТН-54) по ТУ 41-01-363-79 ниппельного соединения диаметром 54 мм предназначены для высокочастотного бурения скважин коронками диаметром 59 мм.

Глубина бурения: до 1200 м.

Легкосплавные бурильные трубы изготовлены из алюминиевого сплава и соединяются между собой в колонну стальными ниппелями, имеющими цилиндрическую резьбу со стабилизирующими поясками, которые повышают предел выносливости резьбы трубы.

Ниппели труб ЛБТН-54 подвергаются карбонитрации, что существенно повышает долговечность труб в сравнении с трубами ЛБТН-54 других производителей и полностью исключает выход из строя резьб по причине заеданий и износа.

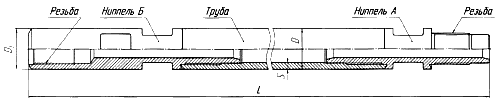

Рисунок 5. Труба бурильная легкосплавная ниппельного соединения

Таблица 10. Техническая характеристика бурильных труб ЛБТН-54

Обозначение
типоразмера

Основные параметры

Расчётная
масса
трубы, кг

Момент
затяжки
замкового
соединения,
Нм(±5%)

Размер трубы, мм

Диаметр
ниппеля
D1, мм

Резьба

Длина
трубы в
сборе L, м

Наружный
диаметр D

Толщина
стенки S

ЛБТН - 54

54

9

54

41,5x6,35

4.7

20

1600

Примечание:

  1. В состав комплекта входят: трубы - 245 шт.; переходник - 3 шт.; вилка ведущая - 2 шт.; вилка подкладная - 2 шт.; метчик ловильный с правой резьбой - 2 шт.; метчик ловильный с левой резьбой - 1 шт. По желанию заказчика состав комплекта может быть изменен, в комплект может входить переходник.
  2. По согласованию с заказчиком трубы могут быть изготовлены любой длины от 0,8 до 4,7 м.
  3. Правила и условия эксплуатации изложены в «Руководстве по эксплуатации».

Таблица 11. Механические свойства материала тела трубы и замка

Наименование параметров

Значения параметров (не менее)

Тело трубы, сплав Д16Т

Детали замка, сталь 40ХН

Временное сопротивление σв МПа (кгс/мм2)

390(40)

882 (90)

Предел текучести при растяжении σm, МПа (кгс/мм2)

255 (26)

686 (70)

Относительное удлинение, %

12

15

Твердость сердцевины, HRC

-

26

Примечание:

  1. Механические свойства материала деталей замка указаны после их объёмной термообработки (улучшения).
  2. Поверхностная твердость после закалки ТВЧ закалочных мест деталей замка - min 55HRC.

Сертификат соответствия № № РОСС RU.АЯ36.В27789

Источник: "Каталог геологоразведочного инструмента
ОАО "Завод бурового оборудования", г. Оренбург
