Горно-буровая разведка

Группа горно-буровых систем разведки

Очень часто разведка рудных месторождений осуществляется комбинацией горных и буровых работ. При этом горные выработки обеспечивают получение детальных геологических данных по части месторождения, а буровые скважины позволяют оконтурить остальную часть месторождения. Горно-буровые системы чаще всего применяются при разведке рудных тел средней сложности как в отношении морфологии, так и в отношении распределения металлов. Выделяются четыре
горно-буровые системы.

Разведка бурением с контрольными шурфами. Для подтверждения данных, полученных при разведке пологих и неглубоко залегающих рудных тел при помощи бурения мелких скважин, часто проходится определенное количество шурфов (обычно 5 — 10 % от общего числа скважин). Задаются контрольные шурфы или вместо скважин, или на месте скважин после проходки последних. Шурфы используются также для отбора валовых проб, материала для лабораторного изучения пород и руд, для осмотра и документации рудного тела.

Система разведки бурением с контрольными штольнями подобна предыдущей, но применяется в горных районах.

Разведка штольнями и скважинами глубокого колонкового бурения: система применяется в тех случаях, когда по условиям рельефа верхняя часть рудных тел доступна для разведки штольнями, а остальная часть разведуется колонковым бурением (рис. 3.5.8).

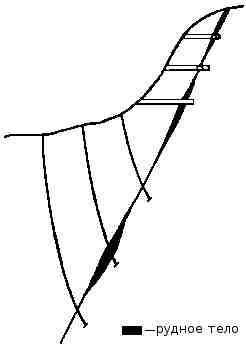

Рис. 3.5.8. Разведка штольнями и скважинами глубокого колонкового бурения (разрез).

Разведка шахтами и скважинами глубокого колонкового бурения. При разведке шахтами обычно вскрываются один-два, редко более, горных горизонта. Дальнейшая разведка на глубину горными выработками, проходимыми из шахты, резко усложняет технические условия их проведения и сильно удорожает разведку. Поэтому если горная разведка верхней части рудного тела дает достаточный геологический материал для выяснения строения и состава месторождения, то оконтуривание рудного тела на глубине может быть произведено колонковым бурением. (рис.3.5.9.). При этом буровые скважины могут проходиться как с поверхности, так и из подземных горных выработок (рис. 3.5.10).

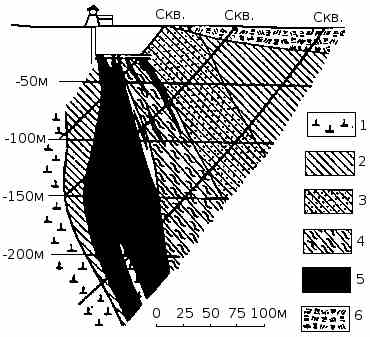

Рис. 3.5.9. Система разведочных шахт и наклонных буровых скважин (по В. Бирюкову): 1 — альбатофиры; 2 — сланцы; 3 — сланцы окварцевания; 4 — сланцы пиритизирования; 5 — колчеданные руды; 6 — бурые глины.

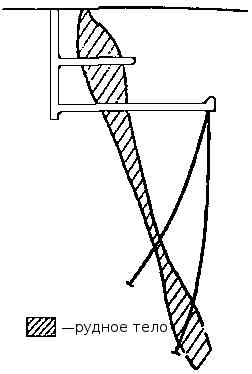

Рис. 3.5.10. Разведка шахтой и скважинами глубокого колонкового бурения (разрез).

Помимо перечисленных основных систем разведки используются и другие частные системы. Например, часто используется сочетание разведочных штреков, пройденных на нескольких горизонтах, с подземными горизонтальными скважинами, которые проводятся взамен ортов или чередуясь с ними (рис. 3.5.11).

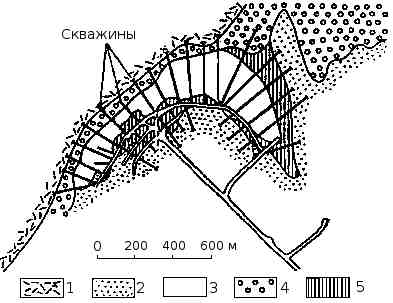

Рис. 3.5.11. Система разведки подземными горными выработками с горизонтальными скважинами (по В. Бирюкову и др.): 1 — диориты; 2 — порфириты; 3 — сульфидная руда; 4 — зеленокаменные породы; 5 — сланцы.
