Гидроблок бурового насоса НБ 4

В корпусе гидроблоке бурового насоса НБ 4 (гидравлической части ) установлены тарельчатые клапаны 13 в седлах 14 (см. рис. 3).



Насос комплектуется двумя типами клапанов - тарельчатыми и шаровыми. В насос устанавливается один тип клапанов. Второй тип клапанов придается вместе с ЗИП-ом. (см. рис. 4).

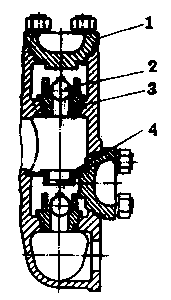

Рис. 4 Установка шаровых клапанов
1 - крышка 3140.8442.001-01; 2-шарик 36,512-200 ГОСТ 3722-81; 3-седло 4040.4543.002; 4-планка 4040.3524.004

Тарельчатые клапаны нагружены пружинами 11. Пружины нагнетательных клапанов верхними торцами упираются в крышки гидроблока, а пружины всасывающих клапанов - в планки 17, установленные и зафиксированные в кольцевой проточке гидроблока. Крышки гидроблока уплотнены круглыми резиновыми кольцами 10. Седла клапанов установлены в конических расточках гидроблока и уплотнены круглыми резиновыми кольцами 15. Тарельчатые клапаны насоса имеют резиновые уплотнительные манжеты 19, укрепленные с помощью гайки и направляющей   18.

К корпусу гидравлической части насоса со стороны привода крепятся три быстросъемных узла «Сальник плунжера» (рис. 5) Насос комплектуется двумя типоразмерами плунжеров: плунжером 5 (см. рис. 5) диаметром 70мм и плунжером 5 (см. рис. 6) диаметром 45 мм. Плунжеры уплотнены резиновыми манжетами 4.

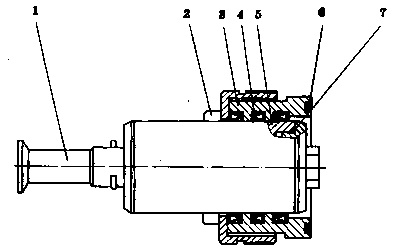

Рис. 5. Сальник плунжера Ø70 (4030.4311.025).
1 — плунжер в сборе 4030.7513.004; 2 — гайка 3140.3443.015; 3 -  стакан 4040.5165.001, 4 — манжета   1-85X70-2 ГОСТ 14896 84;  5 — плунжер  4040.1161.212;  6 — кольцо 090-100-58-2-2 ГОСТ 9833-73; 7 — кольцо 054-060-36-2-2 ГОСТ 9833-73.

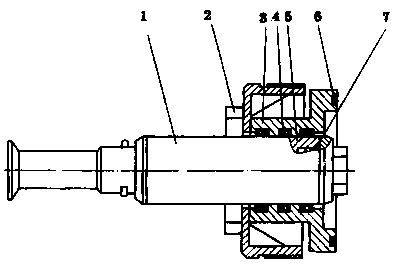

Рис. 6. Сальник плунжера Ø45 (4030.4311.026).
1 — плунжер в сборе 4030.7513.005; 2 — гайка 4040.3443.019; 3 — стакан 4040.5165.002; 4 — манжета 1 55X45 2 ГОСТ  14896-84; 5 — плунжер 4040.1161.213; 6 — кольцо 090 100 58 2 2 ГОСТ 9833-73; 7 — кольцо 029 035 36 2 2 ГОСТ 9833-73.

При необходимости замены изношенных деталей узла «Сальник плунжера» узел снимается целиком и заменяется запасным. Хвостовики плунжеров соединены с хвостовиками ползунов кривошипно-шатунного механизма насоса с помощью быстросъемных хомутов 8 (рис. 3). Соединение обеспечивает оперативность монтажа и демонтажа узлов «Сальник плунжера».

Линия всасывания насоса (рис. 1) снабжена воздушным колпаком 8, через который, при необходимости, можно производить заливку гидравлической части насоса. Напорная полость гидроблока имеет два резьбовых отверстия, одно из которых при работе заглушено, а в другое вворачивается штуцер, к которому с помощью накидной гайки крепится линия нагнетания 7. Два отверстия в гидроблоке позволяют устанавливать линию нагнетания с любой стороны.

Линия нагнетания (рис. 7) включает в себя корпус 2, к которому крепятся нагнетательный рукав, манометр 12 и предохранительный клапан 1. Предохранительный клапан насоса — пружинный, дифференциальный. Седло 17 и наконечник клапана 1 изготовлены из твердого сплава, что обеспечивает их долговечность при работе с высокоабразивными жидкостями.
