Электрические схемы бурового станка СКБ 4

Рис. 13. Схема электрическая принципиальная станков СКБ 4 с приводом от электродвигателя

Рис. 14. Схема электрическая подключения буровых станков СКБ 4с приводом от электродвигателя

Номер кабеля Обозначение кабеля Данные кабеля Кол.

2   провод РПШ 6х1,5 мм2 (5) 1

4   кабель КГ 3х2,5 мм2 (4) 1
5   кабель КГ 3х4 мм2 (4) 1
6   кабель КГ 3х35х1х16 мм2 (4) 1
7   кабель КГ 3х10 мм2 (4)

9   кабель КГ 3х1,3 мм2 (2) 1
10   кабель КГ 3х1,5 мм2 (4) 1
11   кабель КГ 3х10 мм2 (4) 1
12   кабель КГ 3х1,5 мм2 (3) 1

Рис. 15. Схема электрическая принципиальная станков с приводом от дизеля

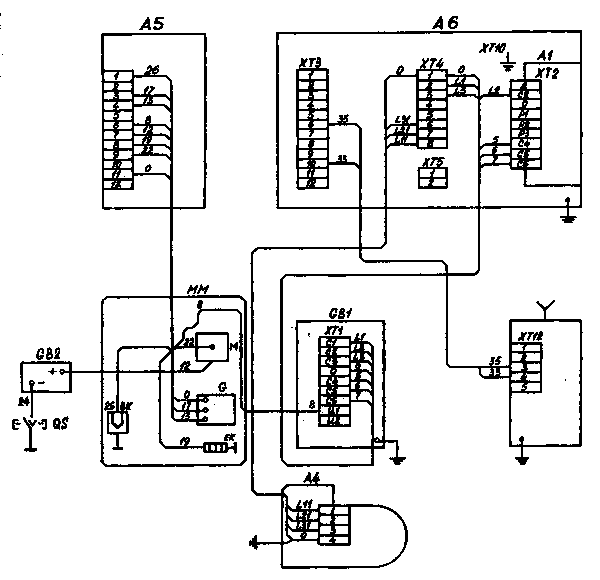

Рис. 16. Схема электрическая подключения станков с приводом от дизеля
