Подкладные буровые вилки

Для замковых соединений бурильных труб

Подкладные буровые вилки по ОСТ 41-111—76 предназначены для удержания бурильных труб в подвешенном состоянии и восприятия крутящего момента в процессе их механизированного или ручного свинчивания, для установки колонны на устье скважины при работе без труборазворота при наращивании или подъеме колонны. Размер зева вилки соответствует ширине прорези замка трубы (ширине лыски).

Изделия изготавливаются по чертежам и техническим условиям ИП Гараева З.М..

Марка стали - Ст45.

Техническая характеристика подкладных вилок

Типоразмер подкладной вилки

Грузоподъемность, кН (тс), макс

Вид соединения

Диаметр трубы, мм

Ширина зева, мм

Длина вилки, мм

Высота вилки, мм

Ширина развода вилки, мм

Масса, кг

Н-33,5

15 (1.5)

Ниппельное

33,5

25

550

30

85

3.0

Н-42

35 (3,5)

42

31

550

30

115

3,2

Н-50

12,5

50, ЛБТН-54

37

570

35

130

6

Н-68

20.0

68

47 (56)

600

35

200

9,2

М-42

12,5

Муфтово-замковое

42

42

550

35

120

4,6

Ниппельное

СБТН-54

М-50

32

Муфтово-замковое

50
60,3

47

570

40

135

7,6

М-63,5

32

63,5

56

600

40

180

10,2



Для заказа выберите тип вилки

  • Подкладная вилка Н-33,5, S=30 Зев 25
  • Подкладная вилка Н-42, S=30 Зев 31
  • Подкладная вилка Н-50, S=35 Зев 37
  • Подкладная вилка Н-68, S=35 Зев 47 (56)
  • Подкладная вилка М-42, S=35 Зев 42
  • Подкладная вилка М-50, S=40 Зев 47
  • Подкладная вилка М-63,5, S=40 Зев 56
  • Подкладная вилка ЗН-95, S=40 Зев 77
  • Подкладная вилка для УРБ-2А2 под любой зев бурильных труб
  • Подкладная вилка для УРБ-2,5 под любой зев бурильных труб
  • Подкладная вилка для УРБ-3А3 и БА15 под любой зев бурильных труб

По техзаданию заказчика можем изготовить любой тип подкладных вилок под любой зев замков бурильных труб.

Фото изделий

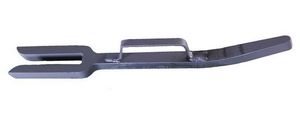

Подкладная вилка Н-33,5, S=30 Зев 25

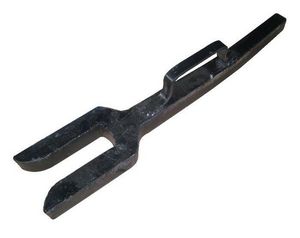

Подкладная вилка М-50, S=40 Зев 47

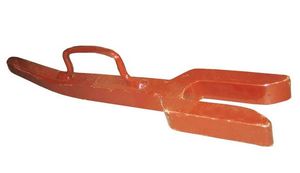

Подкладная вилка М-63,5, S=40 Зев 56

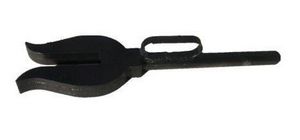

Вилка подкладная (в виде Тюльпан)

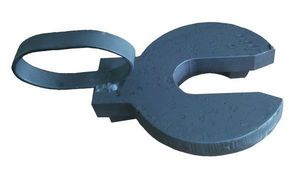

Вилка подкладная УРБ-2,5 (Ротор Р-150)

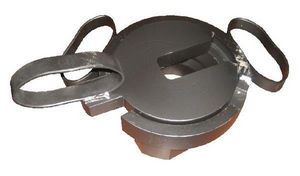

Вилка подкладная УРБ-3А3 и 1БА15
(Ротор Р-250 и Р-410)
